Hệ bích TDC/TDF vs Pittsburgh ảnh hưởng trực tiếp đến độ kín, ΔP và tiến độ lắp đặt tuyến ống gió. Bài viết này giúp bạn chọn cấu hình bích, vật liệu đồng bộ và quy trình nghiệm thu để đạt “đầu tiên đã đỗ”.
Vì sao lựa chọn bích quyết định thành công?
➤ Độ kín & ΔP: rò rỉ tại bích làm sụt lưu lượng, tăng kWh quạt và nền ồn.
➤ Tiến độ & chi phí: hệ bích dễ gia công/lắp ráp giúp rút ngắn thời gian, giảm nhân công.
➤ Nghiệm thu thuận lợi: cấu hình đồng bộ (bích–gioăng–mastic–ốc vít) dễ đạt tiêu chí Class thiết kế.
Hệ bích TDC/TDF là gì?
➤ Cấu tạo: gấp mép tôn tạo khung bích liền thân; dùng góc bích & kẹp liên kết.
➤ Ưu điểm: nhẹ, thẳng hàng tốt, lắp nhanh; phù hợp sản xuất khối lượng lớn.
➤ Lưu ý: yêu cầu độ chính xác máy gấp & tấm tôn; bắt buộc gioăng EPDM chạy kín chu vi.
➤ Ưu điểm: linh hoạt cải tạo/khớp nối cỡ nhỏ; vật tư phổ biến, dễ gia công thủ công.
➤ Lưu ý: cần kiểm soát độ phẳng bích & mastic kỹ để đạt độ kín cao.
So sánh nhanh theo tiêu chí chính
➤ Độ kín (Class A/B/C): TDC/TDF thường dễ đạt Class cao nhờ bích liền khối + gioăng EPDM liên tục; Pittsburgh phụ thuộc tay nghề trét mastic & độ phẳng bích.
➤ Tốc độ gia công: TDC/TDF nhanh hơn khi sản xuất hàng loạt; Pittsburgh linh hoạt cho khối lượng nhỏ/cải tạo.
➤ Độ bền cơ khí: TDC/TDF phân bổ lực đều; Pittsburgh cần bổ sung nẹp/góc tại khẩu độ lớn.
➤ Chi phí tổng: TDC/TDF lợi thế dự án lớn (tiết kiệm nhân công); Pittsburgh tối ưu lô nhỏ, phụ kiện sẵn có.
➤ Thẩm mỹ & bảo trì: cả hai đạt tốt nếu bích phẳng, vít đều, mastic gọn; TDC/TDF gọn gàng trên trần mở.
Hệ bích TDC/TDF vs Pittsburgh: Độ kín, tốc độ gia công & chi phí thi công
Vật liệu & phụ kiện đồng bộ
➤ Gioăng EPDM: tiết diện phù hợp bề mặt bích, chạy kín 100% chu vi, không đứt quãng.
➤ Mastic trám kín: chủng loại cho HVAC, chống co ngót, chịu rung; trét đều mặt ghép.
➤ Ốc vít/kẹp: khoảng cách bắt vít đều, không siết quá mức làm biến dạng bích.
➤ Tấm tôn: độ dày theo khẩu độ ống; kiểm soát cong vênh trước khi ghép bích.
Quy trình thiết kế & shopdrawing
➤ Chọn hệ bích theo khẩu độ & Class: tuyến chính/khẩu độ lớn → ưu tiên TDC/TDF; nhánh nhỏ/cải tạo → cân nhắc Pittsburgh.
➤ Chi tiết bích–gioăng–mastic: thể hiện rõ trên bản vẽ; quy định vật tư & tiêu chuẩn nghiệm thu.

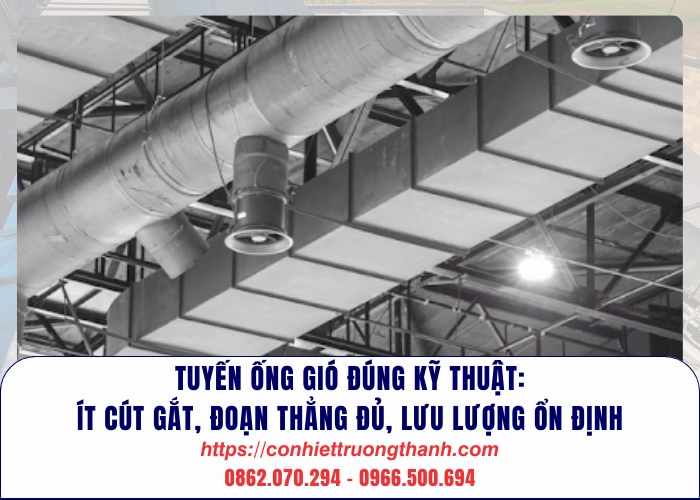

➤ Đoạn thẳng ổn định: chừa trước–sau thiết bị/van để giảm rò rỉ & ồn tại nối bích.
