Hệ thống thang máng cáp gồm những gì?
1. Thang máng cáp là gì?
Thang máng cáp hay còn gọi là thang cáp, thang điện hoặc cable ladder là thang dẫn dùng cho việc lắp đặt hệ thống cáp điện, dây điện , phụ trợ cho ngành xây dựng, điện… của các công trình xây dựng như trường học, khu chung cư, cao ốc, văn phòng, nhà máy…
Đặc tính tiêu chuẩn
Thang máng cáp có một số đặc tính tiêu chuẩn như chúng có thể làm từ các loại vật liệu như tôn đen sơn tĩnh điện, tôn mạ kẽm, inox 201, 304, 316, tôn mạ kẽm nhúng nóng. Và một số tiêu chuẩn khác:
➤ Đối với chiều dài tiêu chuẩn có thể từ 2.4m, 2.5m hoặc 3.0m
➤ Chiều rộng: 100 ÷ 1500 mm.
➤ chiều cao: 50 ÷ 200 mm.
➤ Độ dài của thang máng cáp tùy thiết kế có thể là: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
➤ Màu sắc thường thấy: trắng, kem nhăn, xám, xanh…tùy vào nhu cầu sử dụng.
![Hệ thống thang máng cáp gồm những gì? phu kien - Hệ thống thang máng cáp gồm những gì?](https://pncorp.vn/wp-content/uploads/2020/06/phu-kien.jpg)
2. Các loại thang máng cáp thông dụng nhất hiện nay
2.1. Thang cáp (Cable ladder)
Cấu tạo: Gồm thành thang và các háng thang đột lỗ, gấp chữ U, được hàn chắc chắn với nhau.
Kích thước chiều rộng đáp ứng: 100mm – 1500mm
Ưu điểm:
➤ Kích thước đa dạng, từ nhỏ đến rất lớn. Đáp ứng được khối lượng cáp lớn.
➤ Độ bền cao. Gia công chắc chắn. Khả năng chịu tải lớn. Khó biến dạng.
➤ Trọng lượng sản phẩm nhẹ. Dễ dàng trong việc thi công.
➤ Giá thành rất rẻ.
Nhược điểm:
➤ Thời gian sản xuất lâu do việc chế tạo và hàn nối nhiều chi tiết.
➤ Khả năng bảo vệ cáp kém với các tác động bên ngoài do kết cấu thoáng.
Lưu ý:
Nên sử dụng với những loại cáp lớn, có các lớp vỏ bọc an toàn. Tránh sử dụng với những loại dây tín hiệu nhỏ, dễ tổn thương. Vì thường bị các tác động bên ngoài ảnh hưởng hay chuột cắn.
Đối với các loại thang cáp nhỏ, nên chú ý tới không gian chứa cáp thực tế sẽ nhỏ hơn do mất một phần không gian cho các háng thang. Các loại thang cáp quá nhỏ cũng gây nhiều khó khăn trong việc đi dây.
Giá thành rẻ là điểm đáng lưu ý. Khi so sánh giá thang cáp, càng ở những kích thước lớn, thang cáp càng thể hiện ưu thế vượt trội về mặt giá thành trong các sản phẩm thang máng cáp.
2.2. Máng cáp (Cable Trunking)
Cấu tạo: Là tôn tấm liền được uốn định hình thành hình hộp theo kích thước thiết kế. Nhờ vậy, bề mặt sản phẩm liền lạc, không có mối nối hay mối hàn. Tăng thẩm mỹ và sự chắc chắn cho sản phẩm.
Kích thước chiều rộng đáp ứng: 60mm – 800mm
Ưu điểm:
➤ Thời gian sản xuất nhanh do cấu tạo đơn giản.
➤ Bảo vệ toàn diện cho cáp nhờ nằm kín trong máng, thích hợp để đặt ngầm.
Nhược điểm:
➤ Giá thành sản phẩm cao do tốn kém chi phí vật liệu.
➤ Trọng lượng sản phẩm nặng nhất trong các loại thang máng cáp. Ở những kích thước lớn, sẽ gây nhiều khó khăn trong việc thi công.
Lưu ý:
Khi kích thước cáp lớn, hay độ rộng yêu cầu ≥600mm thì nên ưu tiên sử dụng thang cáp, nhằm tiết kiệm chi phí, tăng độ bền.
Trọng lượng sản phẩm lớn và giá thành cao sẽ là vấn đề mà bạn phải lưu tâm nếu có ý định sử dụng các loại máng cáp kích thước lớn.
2.3. Khay cáp (Cable Tray)
Cấu tạo: Giống với máng cáp, nhưng có lỗ đột mật độ dày nên nhiều đơn vị còn gọi là máng cáp đột lỗ. Lỗ đột này sẽ phát huy tác dụng trong việc cố định, phân loại dây cáp. Giúp thoát nước khi lọt vào trong máng. Những lỗ đột với mật độ dày cũng sẽ giảm thiểu được trọng lượng của sản phẩm – một nhược điểm của máng cáp.
Kích thước chiều rộng đáp ứng: 60mm – 800mm
Ưu điểm:
➤ Phân loại cố định dây cáp điện gọn gàng, dễ dàng quản lý hệ thống dây cáp, cũng như tạo sự thẩm mỹ.
➤ Bảo vệ toàn diện cho cáp tránh khỏi các tác động bên ngoài.
Nhược điểm:
➤ Giá thành sản xuất cao do tốn kém chi phí vật liệu, nhân công.
➤ Thời gian sản xuất lâu do quá trình gia công mất nhiều thời gian.
Lưu ý:
Khi kích thước cáp lớn, hay độ rộng yêu cầu ≥600mm thì nên ưu tiên sử dụng thang cáp, nhằm tiết kiệm chi phí, tăng độ bền.
Tuy giống với máng cáp nhưng giá thành và thời gian sản xuất lại tăng nhiều do quá trình đột lỗ (tùy theo mật độ yêu cầu).
3. Các phụ kiện đi kèm
3.1. Phụ kiện máng cáp
Phụ kiện máng cáp là các phụ kiện được dùng để ghép nối hệ thống máng cáp.
Nối đứng dạng bản lề: Phụ kiện này được dùng để nối các máng cáp lại với nhau đảm bảo chúng có chiều thẳng đứng.
Nối ngang dạng bản lề: Phụ kiện này có nhiệm vụ nối máng cáp lại với nhau theo chiều ngang.
Bát kẹp: Phụ kiện này được dùng với mục đích cố định máng cáp, V lỗ, khay cáp hay cố định giá đỡ vào sàn bê tông.
Tấm bịt đầu: Được dùng để bịt đầu chờ của máng cáp hay khay cáp.
3.2. Phụ kiện thang cáp
Đây là những thiết bị phụ kiện nhỏ được sử dụng để kết nối hệ thống thang cáp.

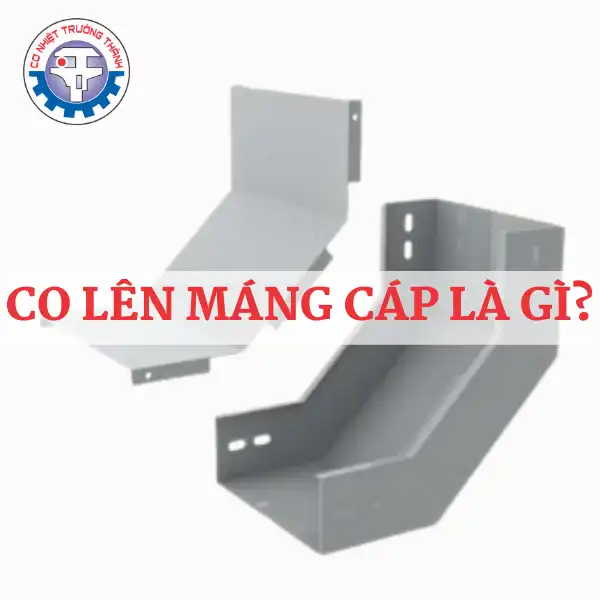

Co lên (co bụng, co trong): được dùng để chuyển hướng hệ thống thang cáp sao cho vuông góc với mặt phẳng ban đầu. Việc chuyển hướng này sẽ được thực hiện theo hướng lên trên.
Co xuống (co lưng, co ngoài): tương tự như co lên, đây cùng là phụ kiện được sử dụng để chuyển hướng hệ thống thang cáp nhằm đảm bảo thang vuông góc với mặt phẳng ban đầu theo hướng xuống dưới.
Co ngang: loại phụ kiện này có tác dụng chuyển hướng hệ thống thang cáp một cách nhanh chóng theo hướng vuông góc trên cùng một mặt phẳng.
Tê ngang: hay còn được gọi là ngã ba: phụ kiện này đóng vai trò quan trọng trong việc sử dụng để chia hệ thống thang máng thành 3 hướng khác nhau trên cùng một mặt phẳng.
Ngã 4 ngang (thập máng cáp): hay còn gọi là ngã tư: phụ kiện này có nhiệm vụ chia hệ thống thang cáp thành bốn hướng khác nhau trên cùng một mặt phẳng.
Nối giảm trái: hỗ trợ giảm kích thước của thang cáp ở phía bên phải.
Nối giảm trái: hỗ trợ giảm kích thước của thang cáp ở phía bên trái.
Nối giảm đều: phụ kiện này giúp giảm chiều rộng của máng cáp. Bên cạnh đó, nó còn có thể giúp vừa giảm chiều rộng vừa giảm chiều cao trong hệ thống thang cáp một cách hiệu quả.
3.3. Các loại phụ kiện thang máng cáp khác
Ngoài các phụ kiện thang cáp và máng cáp kể trên còn một số loại phụ kiện khác được dùng chung cho cả hệ thống thang cáp và máng cáp.
