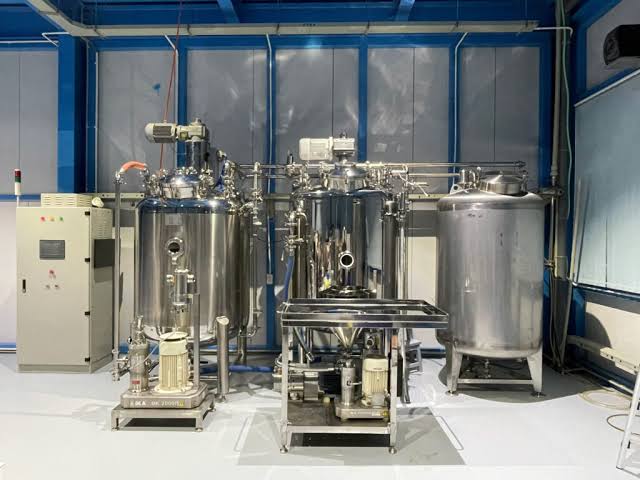

Bồn khuấy công nghiệp là thiết bị dùng để trộn, hòa tan, phân tán hoặc duy trì trạng thái đồng nhất của các loại nguyên liệu trong quá trình sản xuất. Đây là một trong những thiết bị quan trọng trong các ngành thực phẩm, hóa chất, dược phẩm, mỹ phẩm, sơn, keo và xử lý nước.
Khác với bồn chứa thông thường chỉ có chức năng lưu trữ, bồn khuấy được tích hợp thêm hệ thống truyền động gồm motor, hộp giảm tốc, trục khuấy và cánh khuấy để tạo chuyển động bên trong môi chất.
Một bồn khuấy đạt hiệu quả không chỉ phụ thuộc vào công suất motor mà còn liên quan đến hình dạng bồn, loại cánh khuấy, tốc độ quay, độ nhớt nguyên liệu, nhiệt độ vận hành và yêu cầu công nghệ của từng dây chuyền.
1. Bồn khuấy công nghiệp là gì?
Bồn khuấy công nghiệp là thiết bị chứa có hệ thống khuấy nhằm tạo chuyển động cho chất lỏng hoặc hỗn hợp bên trong bồn.
Bồn được sử dụng để:
➤ Trộn đều nhiều thành phần nguyên liệu.
➤ Hòa tan chất rắn vào chất lỏng.
➤ Duy trì độ đồng nhất của sản phẩm.
➤ Hỗ trợ phản ứng hóa học.
➤ Gia nhiệt kết hợp khuấy trộn.
➤ Giảm hiện tượng lắng cặn.
➤ Kiểm soát độ nhớt trong quá trình sản xuất.
Các ngành sử dụng bồn khuấy:
➤ Sản xuất sơn.
➤ Hóa chất công nghiệp.
➤ Thực phẩm và đồ uống.
➤ Mỹ phẩm.
➤ Dược phẩm.
➤ Xử lý nước.
Lưu ý: Không thể lựa chọn motor khuấy chỉ dựa trên dung tích bồn. Hai bồn cùng thể tích nhưng chứa nguyên liệu khác nhau có thể cần công suất và loại cánh khuấy hoàn toàn khác nhau.
2. Cấu tạo cơ bản của bồn khuấy công nghiệp
Một bồn khuấy hoàn chỉnh thường gồm các bộ phận:
➤ Thân bồn chứa.
➤ Đáy bồn.
➤ Nắp bồn.
➤ Motor khuấy.
➤ Hộp giảm tốc.
➤ Trục khuấy.
➤ Cánh khuấy.
➤ Bộ làm kín trục.
➤ Cửa nạp liệu.
➤ Cửa xả đáy.
➤ Cảm biến nhiệt độ hoặc mức.
Từng bộ phận cần được thiết kế phù hợp với đặc tính nguyên liệu và điều kiện vận hành.
3. Nguyên lý hoạt động của bồn khuấy
Nguyên lý hoạt động của bồn khuấy dựa trên việc chuyển đổi năng lượng quay của motor thành chuyển động của môi chất bên trong bồn.
Quá trình gồm:
➤ Motor tạo chuyển động quay.
➤ Hộp giảm tốc điều chỉnh tốc độ.
➤ Trục truyền mô-men xoắn xuống cánh khuấy.
➤ Cánh khuấy tạo dòng chảy trong bồn.
➤ Nguyên liệu được phân tán và đồng nhất.
Hiệu quả khuấy phụ thuộc vào:
➤ Tốc độ quay.
➤ Hình dạng cánh khuấy.
➤ Độ nhớt sản phẩm.
➤ Tỷ trọng nguyên liệu.
➤ Tỷ lệ đầy của bồn.
4. Các loại cánh khuấy phổ biến
Cánh khuấy chân vịt
Tạo dòng chảy mạnh theo hướng trục.
Phù hợp với:
➤ Chất lỏng có độ nhớt thấp.
➤ Dung dịch cần tuần hoàn nhanh.
➤ Quá trình hòa tan.
Cánh khuấy turbine
Tạo lực cắt lớn và khả năng phân tán tốt.
Ứng dụng:
➤ Hóa chất.
➤ Sơn.
➤ Dung dịch cần phân tán hạt.
Cánh khuấy mái chèo
Thiết kế đơn giản, tạo dòng chảy nhẹ.
Phù hợp:
➤ Dung dịch có độ nhớt thấp.
➤ Quá trình trộn chậm.
➤ Bể chứa cần duy trì đồng nhất.
Cánh khuấy mỏ neo
Phù hợp với nguyên liệu có độ nhớt cao.
Ứng dụng:
➤ Keo.
➤ Kem mỹ phẩm.
➤ Sơn đặc.
➤ Chất kết dính.
5. So sánh các loại cánh khuấy
| Loại cánh | Đặc điểm | Ứng dụng |
|---|---|---|
| Chân vịt | Tạo dòng chảy nhanh | Dung dịch loãng |
| Turbine | Lực cắt lớn | Phân tán, hòa tan |
| Mái chèo | Kết cấu đơn giản | Khuấy nhẹ |
| Mỏ neo | Xử lý độ nhớt cao | Keo, sơn, mỹ phẩm |
| Cánh xoắn | Dòng chảy mạnh theo trục | Nguyên liệu đặc |
6. Cách lựa chọn motor khuấy
Motor khuấy cần được lựa chọn dựa trên:
➤ Thể tích bồn.
➤ Độ nhớt nguyên liệu.
➤ Tỷ trọng chất lỏng.
➤ Tốc độ khuấy yêu cầu.
➤ Loại cánh khuấy.
➤ Chế độ vận hành liên tục hay gián đoạn.
➤ Có cần biến tần điều chỉnh tốc độ hay không.
Motor quá nhỏ:
➤ Không tạo đủ lực khuấy.
➤ Dễ quá tải.
➤ Làm sản phẩm không đồng đều.
Motor quá lớn:
➤ Tăng chi phí đầu tư.
➤ Tốn điện năng.
➤ Có thể gây tạo bọt hoặc phá cấu trúc sản phẩm.
7. Bồn khuấy gia nhiệt kết hợp áo nhiệt
Nhiều dây chuyền cần kết hợp khuấy và gia nhiệt trong cùng một thiết bị.
Cấu tạo bổ sung:
➤ Áo nhiệt quanh thân bồn.
➤ Coil nhiệt.
➤ Cảm biến nhiệt.
➤ Bộ điều khiển nhiệt độ.
Lợi ích:
➤ Nhiệt độ đồng đều hơn.
➤ Giảm thời gian gia nhiệt.
➤ Hạn chế đóng cặn.
➤ Kiểm soát tốt chất lượng sản phẩm.
8. Vật liệu chế tạo bồn khuấy
Inox 304
Phù hợp:
➤ Thực phẩm.
➤ Nước.
➤ Dung dịch thông thường.
Inox 316/316L
Sử dụng khi:
➤ Tiếp xúc hóa chất.
➤ Yêu cầu vệ sinh cao.
➤ Dược phẩm.
➤ Môi trường ăn mòn.
Thép carbon
Phù hợp:
➤ Nguyên liệu không yêu cầu chống ăn mòn cao.
➤ Bồn dung tích lớn.
➤ Tối ưu chi phí.
9. Những lỗi thường gặp khi thiết kế bồn khuấy
| Lỗi | Ảnh hưởng | Giải pháp |
|---|---|---|
| Chọn sai loại cánh khuấy | Khuấy không hiệu quả | Lựa chọn theo độ nhớt và mục đích |
| Motor thiếu công suất | Không đạt tốc độ yêu cầu | Tính toán lại mô-men xoắn |
| Trục khuấy rung | Hỏng bạc đạn, rò phớt | Kiểm tra đồng tâm và gối đỡ |
| Cánh khuấy đặt sai vị trí | Dòng chảy không đều | Tối ưu chiều cao lắp đặt |
| Không có biến tần | Khó điều chỉnh quá trình | Bổ sung điều khiển tốc độ |
| Không tính tải trên nắp bồn | Nứt hoặc biến dạng | Gia cường vị trí lắp motor |
Sai lầm thường gặp: Chọn bồn khuấy chỉ dựa vào dung tích mà bỏ qua tính chất nguyên liệu. Một bồn 1000 lít chứa nước và một bồn 1000 lít chứa keo đặc sẽ cần thiết kế motor, trục và cánh khuấy hoàn toàn khác nhau.
10. Quy trình gia công bồn khuấy công nghiệp
➤ Khảo sát nguyên liệu và yêu cầu công nghệ.
➤ Xác định dung tích và vật liệu.
➤ Lựa chọn loại cánh khuấy.
➤ Thiết kế motor và bộ truyền động.
➤ Gia công thân và đáy bồn.
➤ Lắp đặt hệ thống khuấy.
➤ Kiểm tra độ kín.
➤ Chạy thử và hiệu chỉnh tốc độ.
11. Câu hỏi thường gặp
Bồn khuấy có cần biến tần không?
Không bắt buộc, nhưng biến tần giúp điều chỉnh tốc độ khuấy linh hoạt hơn, phù hợp với nhiều giai đoạn sản xuất khác nhau.
Cánh khuấy càng lớn có phải càng tốt không?
Không. Cánh khuấy cần phù hợp với kích thước bồn, độ nhớt và mục đích sử dụng. Cánh quá lớn có thể gây tải motor cao và tạo dòng chảy không mong muốn.
Bồn khuấy inox có dùng được cho hóa chất không?
Có thể trong nhiều trường hợp, nhưng cần lựa chọn đúng loại inox và kiểm tra khả năng tương thích với từng loại hóa chất cụ thể.
Kết luận: Bồn khuấy công nghiệp là thiết bị quan trọng trong các dây chuyền cần trộn, hòa tan hoặc duy trì tính đồng nhất của nguyên liệu. Hiệu quả của bồn phụ thuộc vào sự phối hợp giữa vật liệu chế tạo, hình dạng bồn, motor, trục khuấy và loại cánh khuấy. Thiết kế đúng ngay từ đầu giúp nâng cao chất lượng sản phẩm, giảm tiêu hao năng lượng và đảm bảo thiết bị vận hành ổn định lâu dài.
