Bồn inox đứng và bồn inox nằm ngang là hai dạng bố trí phổ biến của thiết bị chứa trong nhà máy và dây chuyền công nghiệp. Điểm khác biệt cơ bản nằm ở phương của trục thân bồn: bồn đứng có trục chính theo phương thẳng đứng, trong khi bồn nằm ngang có thân trụ kéo dài theo phương ngang.
Sự khác nhau về tư thế lắp đặt dẫn đến nhiều khác biệt về kết cấu chân đỡ, hình dạng đáy hoặc đầu bồn, diện tích chiếm nền, chiều cao tổng thể, vị trí cửa người chui và cách bố trí đường ống công nghệ.
Bồn đứng thường phù hợp khi cần tiết kiệm diện tích mặt bằng và thuận tiện bố trí xả đáy. Bồn ngang lại có lợi thế về chiều cao thấp, dễ bố trí tại khu vực bị giới hạn cao độ hoặc khi cần dung tích lớn nhưng không muốn thiết bị quá cao.
1. Bồn inox đứng là gì?
Bồn inox đứng là loại bồn có thân trụ bố trí theo phương thẳng đứng.
Kết cấu phổ biến gồm:
➤ Thân trụ đứng.
➤ Nắp trên.
➤ Đáy bằng, đáy côn hoặc đáy chỏm.
➤ Chân đỡ hoặc váy đỡ.
➤ Cửa nạp và cửa xả.
➤ Cửa người chui.
➤ Các đầu nối công nghệ.
Bồn đứng có thể được chế tạo từ dung tích nhỏ đến rất lớn, tùy đường kính, chiều cao và điều kiện vận hành.
Đặc trưng: Bồn đứng phát triển dung tích chủ yếu theo chiều cao nên có khả năng tận dụng tốt diện tích mặt bằng nhà xưởng.
2. Đặc điểm kết cấu của bồn inox đứng
Phần thân thường có dạng hình trụ, được ghép từ một hoặc nhiều khoanh tùy chiều cao.
Phía trên có thể bố trí:
➤ Nắp bằng.
➤ Nắp côn.
➤ Nắp chỏm.
➤ Motor và hộp giảm tốc của hệ khuấy.
Phía dưới có thể sử dụng:
➤ Đáy bằng.
➤ Đáy nghiêng.
➤ Đáy côn.
➤ Đáy chỏm.
Nhờ cấu tạo theo phương đứng, cửa xả thường dễ bố trí tại vị trí thấp nhất của thiết bị.

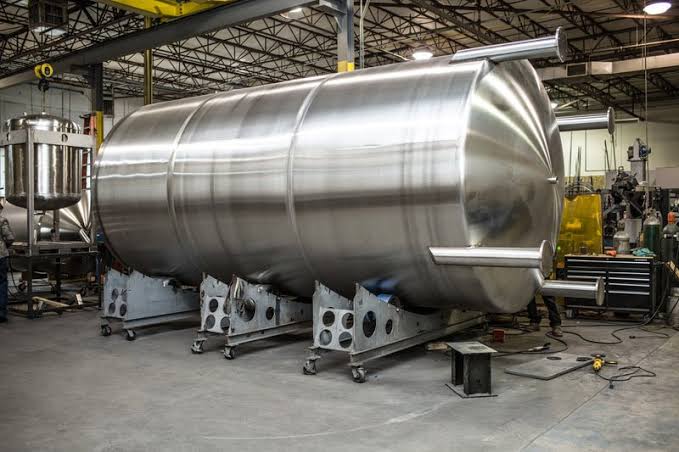

3. Bồn inox nằm ngang là gì?
Bồn inox nằm ngang có phần thân trụ đặt theo phương song song với mặt nền.
Hai đầu bồn thường sử dụng:
➤ Đầu chỏm.
➤ Đầu phẳng trong một số cấu hình.
➤ Đầu định hình theo yêu cầu thiết kế.
Phần thân được đặt trên hệ gối đỡ hoặc khung đỡ thay vì các chân đứng bố trí dưới đáy như bồn đứng.
Bồn ngang thường được lựa chọn khi cần giảm chiều cao tổng thể hoặc khi mặt bằng có đủ chiều dài để bố trí thiết bị.
4. Kết cấu gối đỡ của bồn nằm ngang
Một đặc điểm dễ nhận biết của bồn ngang là hệ gối đỡ dạng yên ngựa.
Gối đỡ có chức năng ôm theo một phần thân bồn và truyền tải xuống nền hoặc khung thép.
Kết cấu có thể gồm:
➤ Tấm ôm thân.
➤ Sườn tăng cứng.
➤ Bản mã đáy.
➤ Bu lông neo.
➤ Khung thép phụ nếu cần.
Số lượng và vị trí gối phụ thuộc vào chiều dài thân, dung tích, tải trọng và kết cấu tổng thể của bồn.
5. Khác biệt về diện tích và chiều cao lắp đặt
Đây là một trong những tiêu chí quan trọng nhất khi lựa chọn.
Bồn đứng
Có ưu điểm:
➤ Chiếm ít diện tích nền hơn.
➤ Phù hợp với nhà xưởng có chiều cao tốt.
➤ Dễ bố trí nhiều bồn cạnh nhau.
➤ Thuận tiện xây dựng cụm bồn theo hàng.
Bồn nằm ngang
Có đặc điểm:
➤ Chiếm chiều dài mặt bằng lớn hơn.
➤ Chiều cao tổng thể thấp.
➤ Phù hợp khu vực bị giới hạn cao độ.
➤ Có thể bố trí dưới mái hoặc trong nhà có chiều cao thấp.
Tiêu chí bố trí: Cùng một dung tích, bồn đứng và bồn ngang có thể yêu cầu không gian lắp đặt rất khác nhau. Vì vậy cần xem xét đồng thời cả diện tích nền và chiều cao nhà xưởng.
6. Khả năng xả nguyên liệu của hai dạng bồn
Bồn đứng thường thuận lợi cho việc bố trí cửa xả tại đáy thấp nhất.
Nếu sử dụng đáy côn hoặc đáy chỏm, nguyên liệu có thể được tập trung về cửa xả phía dưới.
Cấu hình này phù hợp với:
➤ Bồn phối trộn theo mẻ.
➤ Bồn định lượng.
➤ Bồn chứa cần xả gần hết sản phẩm.
Đối với bồn ngang, cửa xả thường được bố trí tại phần thấp của thân hoặc đáy.
Hình dạng thân dài theo phương ngang tạo diện tích đáy trải rộng hơn, vì vậy phương án xả cần được xác định phù hợp với tính chất nguyên liệu.
7. Bố trí hệ khuấy trên bồn đứng và bồn ngang
Bồn đứng là cấu hình phổ biến hơn khi cần sử dụng hệ khuấy trục đứng.
Motor thường được đặt phía trên nắp, trục đi dọc theo tâm bồn và cánh khuấy nằm trong vùng nguyên liệu.
Có thể sử dụng:
➤ Cánh chân vịt.
➤ Cánh turbine.
➤ Cánh mái chèo.
➤ Cánh neo.
➤ Hệ nhiều tầng cánh.
Bồn ngang cũng có thể tích hợp khuấy, nhưng cấu hình trục thường khác và cần phối hợp với chiều dài thân bồn.
Vì vậy, với dây chuyền mà chức năng khuấy là yêu cầu chính, bồn đứng thường tạo nhiều lựa chọn kết cấu hơn.
8. Khác biệt về bố trí cửa người chui và phụ kiện
Trên bồn đứng, cửa người chui có thể đặt:
➤ Trên nắp.
➤ Trên thân.
Trên bồn ngang, cửa người chui thường được bố trí trên thân hoặc khu vực phía trên.
Các phụ kiện khác có thể gồm:
➤ Cảm biến mức.
➤ Nhiệt kế.
➤ Đầu thông hơi.
➤ Kính quan sát.
➤ Cửa nạp.
➤ Đầu phun vệ sinh.
➤ Các đầu nối đường ống.
Vị trí từng phụ kiện cần được bố trí theo tư thế của bồn và khả năng thao tác thực tế.
9. Bồn đứng và bồn ngang khi có bảo ôn
Cả hai dạng đều có thể chế tạo theo cấu hình nhiều lớp.
Một bồn có bảo ôn thường gồm:
➤ Thân trong.
➤ Áo nhiệt nếu có.
➤ Lớp bảo ôn.
➤ Vỏ bảo vệ ngoài.
Với bồn đứng, lớp áo và bảo ôn thường bố trí quanh thân trụ và có thể kéo xuống đáy.
Với bồn ngang, bảo ôn được bố trí quanh chu vi thân và các đầu bồn theo cấu hình thiết kế.
10. So sánh bồn inox đứng và bồn inox nằm ngang
| Tiêu chí | Bồn inox đứng | Bồn inox nằm ngang |
|---|---|---|
| Phương thân bồn | Thẳng đứng | Nằm ngang |
| Diện tích nền | Thường nhỏ hơn | Thường lớn hơn |
| Chiều cao | Cao hơn | Thấp hơn |
| Kết cấu đỡ | Chân, váy hoặc khung | Gối đỡ dạng yên |
| Xả đáy | Thuận lợi với đáy côn hoặc chỏm | Bố trí tại điểm thấp của thân |
| Hệ khuấy | Thuận lợi cho trục khuấy đứng | Cần cấu hình phù hợp thân ngang |
| Không gian phù hợp | Nhà xưởng cao, mặt bằng hạn chế | Khu vực thấp, có đủ chiều dài |
11. Ứng dụng của bồn inox đứng
Bồn đứng được sử dụng rộng rãi trong:
➤ Bồn chứa nước và dung dịch.
➤ Bồn khuấy.
➤ Bồn gia nhiệt.
➤ Bồn phối liệu.
➤ Bồn định lượng.
➤ Bồn trung gian.
➤ Bồn thực phẩm và đồ uống.
➤ Bồn hóa chất.
Đây là cấu hình phù hợp với các dây chuyền cần nhiều thiết bị bố trí tập trung trên một diện tích hạn chế.
12. Ứng dụng của bồn inox nằm ngang
Bồn nằm ngang phù hợp với các trường hợp:
➤ Cần dung tích chứa lớn nhưng chiều cao hạn chế.
➤ Hệ thống có mặt bằng kéo dài.
➤ Bồn chứa trung gian.
➤ Bồn chứa nước hoặc chất lỏng công nghiệp.
➤ Thiết bị lắp trên khung hoặc skid.
➤ Một số hệ thống cần bố trí bồn dưới kết cấu mái thấp.
Bồn ngang cũng có thể được chế tạo dưới dạng kín, nhiều lớp hoặc tích hợp các đầu nối công nghệ theo yêu cầu.
13. Tiêu chí lựa chọn bồn đứng hay bồn ngang
Trước khi lựa chọn nên xác định:
➤ Dung tích cần chứa.
➤ Diện tích nền khả dụng.
➤ Chiều cao nhà xưởng.
➤ Loại nguyên liệu.
➤ Yêu cầu xả sản phẩm.
➤ Có hệ khuấy hay không.
➤ Có gia nhiệt hoặc làm lạnh hay không.
➤ Vị trí đường ống công nghệ.
➤ Yêu cầu vệ sinh.
➤ Khả năng vận chuyển và đưa bồn vào vị trí lắp đặt.
14. Câu hỏi thường gặp
Bồn đứng có tiết kiệm diện tích hơn bồn ngang không?
Thông thường có. Bồn đứng phát triển dung tích theo chiều cao nên diện tích chiếm nền thường nhỏ hơn so với bồn ngang cùng nhóm dung tích.
Bồn nằm ngang có thể làm bằng inox 304 hoặc 316L không?
Có. Vật liệu được lựa chọn dựa trên môi chất, điều kiện vệ sinh và môi trường vận hành chứ không phụ thuộc riêng vào tư thế đứng hay ngang.
Bồn nằm ngang có thể làm hai hoặc ba lớp không?
Có. Bồn ngang có thể bổ sung áo truyền nhiệt, lớp bảo ôn và vỏ ngoài nếu yêu cầu công nghệ phù hợp.
Bồn khuấy nên chọn dạng đứng hay ngang?
Bồn đứng thường phổ biến hơn cho khuấy trục đứng và nhiều dạng cánh khuấy. Tuy nhiên, một số quy trình đặc thù vẫn có thể sử dụng bồn ngang với hệ khuấy riêng.
Có thể gia công bồn đứng và bồn ngang theo kích thước riêng không?
Có. Đường kính, chiều dài, chiều cao, kiểu đáy hoặc đầu bồn, chân đỡ, cửa người chui và các đầu nối đều có thể bố trí theo yêu cầu của dây chuyền.
Kết luận: Bồn inox đứng và bồn inox nằm ngang khác nhau chủ yếu ở hướng bố trí thân, từ đó tạo ra những đặc điểm riêng về diện tích nền, chiều cao, kết cấu đỡ, cửa xả và cách bố trí phụ kiện. Bồn đứng phù hợp với không gian cần tiết kiệm mặt bằng và các hệ thống khuấy, định lượng, gia nhiệt; bồn ngang phù hợp khi chiều cao bị hạn chế hoặc cần bố trí dung tích lớn theo phương ngang. Việc lựa chọn nên dựa trên đồng thời dung tích, nguyên liệu, không gian nhà xưởng và yêu cầu của toàn dây chuyền.
