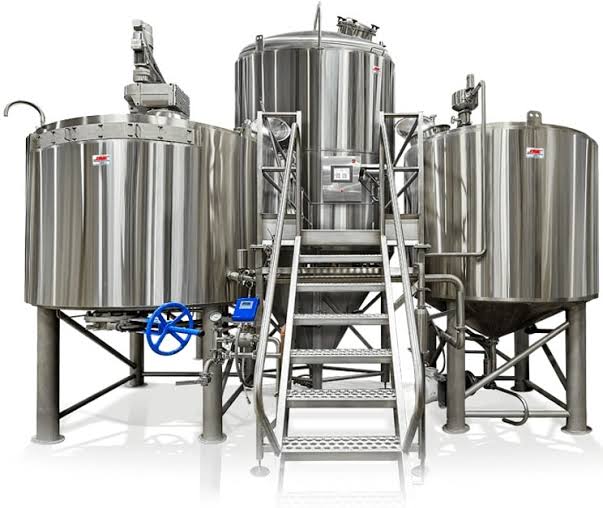

Bồn trộn công nghiệp là thiết bị được sử dụng để phối trộn nhiều loại nguyên liệu nhằm tạo ra hỗn hợp đồng nhất trong quá trình sản xuất. Khác với bồn chứa chỉ có chức năng lưu trữ, bồn trộn được thiết kế với hệ thống truyền động và bộ phận trộn nhằm tạo chuyển động liên tục cho nguyên liệu bên trong.
Tùy theo đặc tính sản phẩm, bồn trộn có thể được thiết kế cho nguyên liệu dạng lỏng, dạng sệt, dạng bột hoặc hỗn hợp nhiều pha. Việc lựa chọn sai loại cánh trộn, tốc độ quay hoặc vật liệu chế tạo có thể khiến nguyên liệu không đồng đều, tiêu hao năng lượng lớn hoặc ảnh hưởng đến chất lượng sản phẩm.
Bồn trộn công nghiệp thường được sử dụng trong các ngành thực phẩm, hóa chất, mỹ phẩm, dược phẩm, sơn, keo, vật liệu xây dựng và nhiều lĩnh vực sản xuất khác.
1. Bồn trộn công nghiệp là gì?
Bồn trộn công nghiệp là thiết bị chứa có tích hợp cơ cấu trộn nhằm tạo sự đồng nhất giữa các thành phần nguyên liệu.
Thiết bị được sử dụng để:
➤ Trộn nhiều loại nguyên liệu với nhau.
➤ Hòa tan chất rắn trong chất lỏng.
➤ Phân tán phụ gia.
➤ Duy trì trạng thái đồng nhất của sản phẩm.
➤ Chuẩn bị nguyên liệu trước công đoạn tiếp theo.
➤ Kết hợp với gia nhiệt hoặc làm lạnh khi cần.
Các sản phẩm thường sử dụng bồn trộn:
➤ Sơn và chất phủ.
➤ Hóa chất dạng lỏng.
➤ Mỹ phẩm.
➤ Thực phẩm dạng sệt.
➤ Dược phẩm.
➤ Keo và chất kết dính.
Lưu ý: Bồn trộn không chỉ khác nhau về dung tích mà còn khác nhau về cấu tạo cánh trộn, tốc độ quay, công suất motor và vật liệu tiếp xúc. Việc lựa chọn cần dựa trên đặc tính nguyên liệu thực tế.
2. Nguyên lý hoạt động của bồn trộn
Bồn trộn hoạt động dựa trên chuyển động cơ học tạo ra bởi motor và bộ phận trộn bên trong.
Quá trình gồm:
➤ Motor tạo chuyển động quay.
➤ Hộp giảm tốc điều chỉnh tốc độ.
➤ Trục truyền lực xuống cánh trộn.
➤ Cánh trộn tạo dòng chuyển động trong bồn.
➤ Nguyên liệu được đảo trộn và phân bố đều.
Hiệu quả trộn phụ thuộc vào:
➤ Độ nhớt nguyên liệu.
➤ Tỷ trọng các thành phần.
➤ Hình dạng bồn.
➤ Loại cánh trộn.
➤ Tốc độ quay.
3. Cấu tạo của bồn trộn công nghiệp
Một bồn trộn hoàn chỉnh thường gồm:
➤ Thân bồn.
➤ Đáy bồn.
➤ Nắp bồn.
➤ Motor truyền động.
➤ Hộp giảm tốc.
➤ Trục trộn.
➤ Cánh trộn.
➤ Bộ làm kín trục.
➤ Cửa nạp nguyên liệu.
➤ Cửa xả thành phẩm.
Có thể tích hợp thêm:
➤ Áo gia nhiệt.
➤ Lớp bảo ôn.
➤ Cảm biến nhiệt độ.
➤ Hệ thống điều khiển tự động.
4. Các loại bồn trộn công nghiệp phổ biến
Bồn trộn chất lỏng
Dùng cho nguyên liệu có độ nhớt thấp đến trung bình.
Ứng dụng:
➤ Nước.
➤ Dung dịch hóa chất.
➤ Nước giải khát.
➤ Dung dịch xử lý.
Bồn trộn độ nhớt cao
Sử dụng cho:
➤ Keo.
➤ Sơn đặc.
➤ Kem mỹ phẩm.
➤ Chất kết dính.
Yêu cầu:
➤ Motor công suất lớn.
➤ Cánh trộn tạo lực lớn.
➤ Trục có độ cứng cao.
Bồn trộn bột
Dùng cho nguyên liệu dạng rắn hoặc hỗn hợp bột.
Cần chú ý:
➤ Khả năng đảo đều.
➤ Hạn chế tạo vùng chết.
➤ Dễ vệ sinh sau sản xuất.
Bồn trộn có gia nhiệt
Kết hợp giữa trộn và kiểm soát nhiệt độ.
Phù hợp:
➤ Nguyên liệu dễ đông đặc.
➤ Sản phẩm cần nhiệt độ ổn định.
➤ Quá trình hòa tan cần nhiệt.
5. Các loại cánh trộn thường dùng
Cánh mái chèo
Phù hợp với quá trình trộn nhẹ.
Ưu điểm:
➤ Cấu tạo đơn giản.
➤ Dễ chế tạo.
➤ Tiêu thụ năng lượng thấp.
Cánh turbine
Tạo lực cắt lớn.
Ứng dụng:
➤ Phân tán hạt.
➤ Hòa tan phụ gia.
➤ Sơn và hóa chất.
Cánh neo
Dùng cho nguyên liệu đặc.
Ưu điểm:
➤ Quét sát thành bồn.
➤ Hạn chế bám thành.
➤ Phù hợp độ nhớt cao.
Cánh xoắn
Tạo dòng chuyển động theo chiều trục.
Phù hợp:
➤ Nguyên liệu đặc.
➤ Hỗn hợp khó đảo trộn.
6. So sánh các loại cánh trộn
| Loại cánh | Đặc điểm | Ứng dụng |
|---|---|---|
| Mái chèo | Dòng chảy nhẹ | Dung dịch loãng |
| Turbine | Lực cắt cao | Phân tán, hòa tan |
| Cánh neo | Quét thành bồn | Sản phẩm nhớt |
| Cánh xoắn | Dòng trộn mạnh | Nguyên liệu đặc |
7. Vật liệu chế tạo bồn trộn
Inox 304
Phù hợp:
➤ Thực phẩm.
➤ Dung dịch thông thường.
➤ Nguyên liệu ít ăn mòn.
Inox 316/316L
Dùng cho:
➤ Hóa chất.
➤ Dược phẩm.
➤ Môi trường yêu cầu sạch cao.
Thép carbon
Phù hợp:
➤ Sản phẩm không ăn mòn.
➤ Bồn dung tích lớn.
➤ Tối ưu chi phí.
8. Những yếu tố cần xem xét khi thiết kế bồn trộn
Cần xác định:
➤ Loại nguyên liệu.
➤ Độ nhớt.
➤ Tỷ trọng.
➤ Dung tích làm việc.
➤ Thời gian trộn.
➤ Tốc độ quay yêu cầu.
➤ Điều kiện vệ sinh.
➤ Có cần gia nhiệt hay không.
9. Những lỗi thường gặp khi sử dụng bồn trộn
| Lỗi | Ảnh hưởng | Giải pháp |
|---|---|---|
| Chọn sai cánh trộn | Nguyên liệu không đều | Lựa chọn theo tính chất sản phẩm |
| Motor thiếu công suất | Không đạt hiệu quả trộn | Tính toán lại tải |
| Tốc độ quá cao | Tạo bọt, phá cấu trúc | Điều chỉnh tốc độ |
| Có vùng chết trong bồn | Nguyên liệu không đồng nhất | Tối ưu hình dạng cánh |
| Không vệ sinh đúng cách | Nhiễm chéo sản phẩm | Cải thiện thiết kế vệ sinh |
Sai lầm thường gặp: Chọn bồn trộn theo dung tích mà bỏ qua tính chất nguyên liệu. Một bồn trộn 1000 lít cho nước, sơn và keo đặc sẽ có yêu cầu hoàn toàn khác nhau về motor, cánh trộn và kết cấu.
10. Quy trình gia công bồn trộn công nghiệp
➤ Khảo sát yêu cầu sản phẩm.
➤ Xác định dung tích và vật liệu.
➤ Lựa chọn cơ cấu trộn.
➤ Thiết kế bản vẽ chế tạo.
➤ Gia công thân bồn.
➤ Lắp đặt hệ thống trộn.
➤ Kiểm tra độ kín.
➤ Chạy thử và hiệu chỉnh.
11. Câu hỏi thường gặp
Bồn trộn có thể dùng thay bồn chứa không?
Có thể trong một số trường hợp, nhưng bồn trộn có thêm cơ cấu truyền động nên cần thiết kế phù hợp nếu sử dụng để lưu trữ lâu dài.
Bồn trộn inox có dùng cho hóa chất được không?
Có thể, nhưng cần lựa chọn đúng loại inox và kiểm tra khả năng tương thích với từng loại hóa chất.
Có cần dùng biến tần cho bồn trộn không?
Biến tần không bắt buộc nhưng giúp điều chỉnh tốc độ linh hoạt, phù hợp với nhiều giai đoạn sản xuất.
Kết luận: Bồn trộn công nghiệp là thiết bị quan trọng trong các dây chuyền cần tạo hỗn hợp đồng nhất và kiểm soát chất lượng nguyên liệu. Hiệu quả của bồn phụ thuộc vào sự phù hợp giữa vật liệu, hình dạng bồn, motor, trục và loại cánh trộn. Thiết kế đúng giúp nâng cao năng suất, giảm tiêu hao năng lượng và đảm bảo thiết bị hoạt động ổn định trong thời gian dài.
