Bồn chứa công nghiệp là thiết bị dùng để lưu trữ nước, dầu, hóa chất, nguyên liệu lỏng, dung dịch sản xuất hoặc vật liệu dạng bột trong nhà máy. Tùy môi trường sử dụng, bồn có thể được chế tạo từ thép carbon, inox hoặc vật liệu kim loại có lớp phủ bảo vệ.
Khác với bồn dân dụng, bồn công nghiệp thường có dung tích lớn, làm việc liên tục và phải đáp ứng yêu cầu về độ bền, độ kín, khả năng chống ăn mòn cũng như điều kiện vận hành của từng dây chuyền. Một số bồn còn được trang bị cánh khuấy, gia nhiệt, bảo ôn, cảm biến mức và hệ thống đường ống công nghệ.
Việc lựa chọn đúng loại bồn, vật liệu và kết cấu giúp hạn chế rò rỉ, biến dạng, nhiễm bẩn nguyên liệu và chi phí sửa chữa trong quá trình sử dụng.
1. Bồn chứa công nghiệp là gì?
Bồn chứa công nghiệp là thiết bị có kết cấu kín hoặc bán kín, được thiết kế để chứa một loại vật chất cụ thể trong quá trình sản xuất, vận chuyển nội bộ hoặc dự trữ.
Tùy công năng, bồn có thể được sử dụng để:
➤ Chứa nước phục vụ sản xuất và vệ sinh nhà máy.
➤ Chứa dầu, nhiên liệu hoặc chất bôi trơn.
➤ Chứa hóa chất và dung dịch công nghệ.
➤ Chứa nguyên liệu lỏng trong ngành thực phẩm.
➤ Chứa bột, hạt hoặc vật liệu rời.
➤ Thực hiện quá trình trộn, khuấy hoặc gia nhiệt.
➤ Thu gom chất thải hoặc dung dịch sau sản xuất.

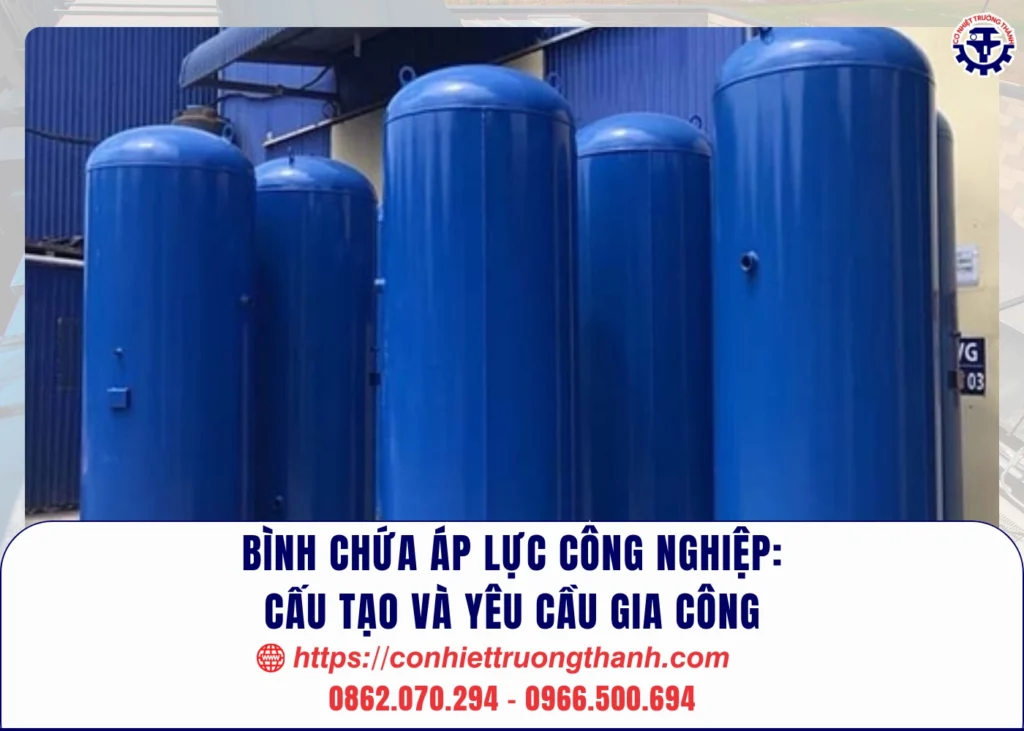

Lưu ý: Bồn chứa và bình chịu áp lực không hoàn toàn giống nhau. Bồn chứa thông thường có thể làm việc gần áp suất khí quyển, trong khi bình chịu áp lực phải được thiết kế riêng cho điều kiện áp suất và nhiệt độ xác định.
2. Cấu tạo cơ bản của bồn chứa công nghiệp
Một bồn công nghiệp thường gồm thân bồn, đáy, nắp, cửa nạp, cửa xả và hệ kết cấu đỡ. Tùy chức năng, bồn có thể được bổ sung nhiều bộ phận khác.
➤ Thân bồn hình trụ, vuông hoặc chữ nhật.
➤ Đáy phẳng, đáy côn hoặc đáy chỏm.
➤ Nắp kín, nắp phẳng hoặc nắp chỏm.
➤ Cửa nạp nguyên liệu và cửa xả đáy.
➤ Cửa người chui hoặc cửa kiểm tra.
➤ Cổ ống kết nối với hệ thống công nghệ.
➤ Chân đỡ, tai treo hoặc khung bệ.
➤ Thang leo, sàn thao tác và lan can.
➤ Cảm biến mức, nhiệt độ hoặc áp suất.
➤ Cánh khuấy, motor và hộp giảm tốc nếu cần.
Cấu tạo cụ thể phải được xác định theo loại vật chất chứa, dung tích, vị trí lắp đặt và quy trình vận hành.
3. Các loại bồn chứa công nghiệp phổ biến
Bồn chứa nước công nghiệp
Loại bồn này được sử dụng để lưu trữ nước sản xuất, nước làm mát, nước vệ sinh hoặc nước dự phòng. Vật liệu có thể là thép carbon có phủ bảo vệ hoặc inox tùy yêu cầu chất lượng nước.
Bồn chứa dầu và nhiên liệu
Bồn chứa dầu thường cần bảo đảm độ kín, hạn chế rò rỉ và có phương án kiểm tra mức chất lỏng. Vị trí cửa nạp, cửa xả và đường thông hơi phải phù hợp với quy trình vận hành.
Bồn chứa hóa chất
Vật liệu chế tạo phải tương thích với loại hóa chất chứa bên trong. Bồn có thể cần lớp lót, lớp phủ chống ăn mòn hoặc sử dụng inox phù hợp với môi trường làm việc.

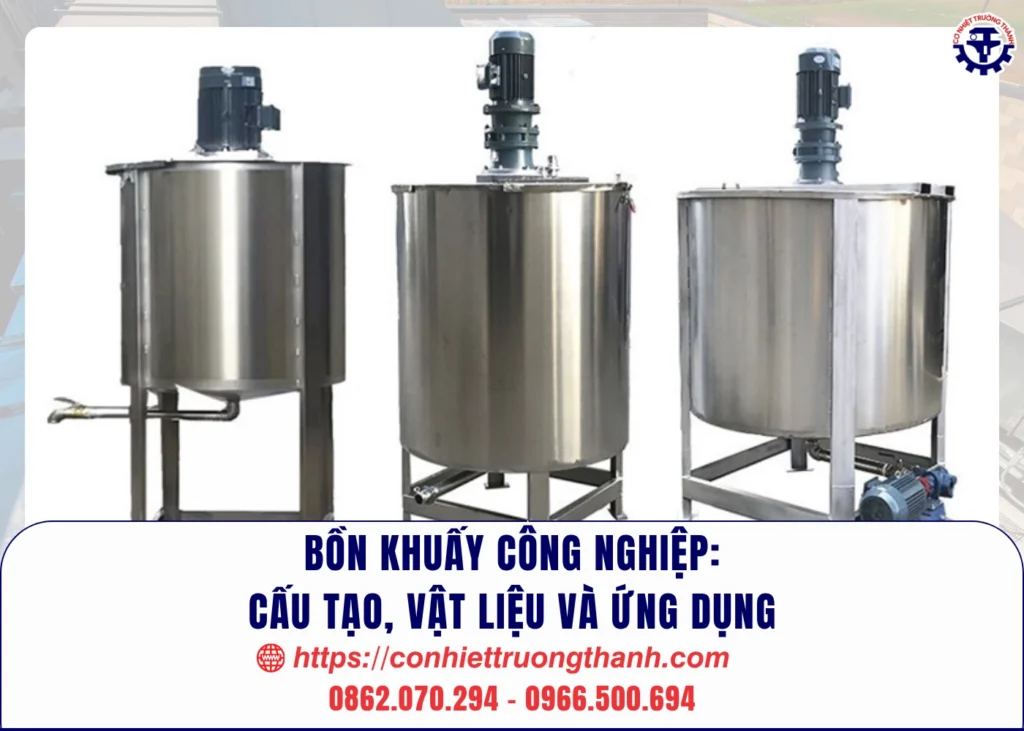

Bồn khuấy trộn
Bồn được trang bị motor, trục và cánh khuấy để phối trộn nguyên liệu. Kết cấu thân và nắp cần đủ cứng để chịu tải trọng và rung động từ bộ khuấy.

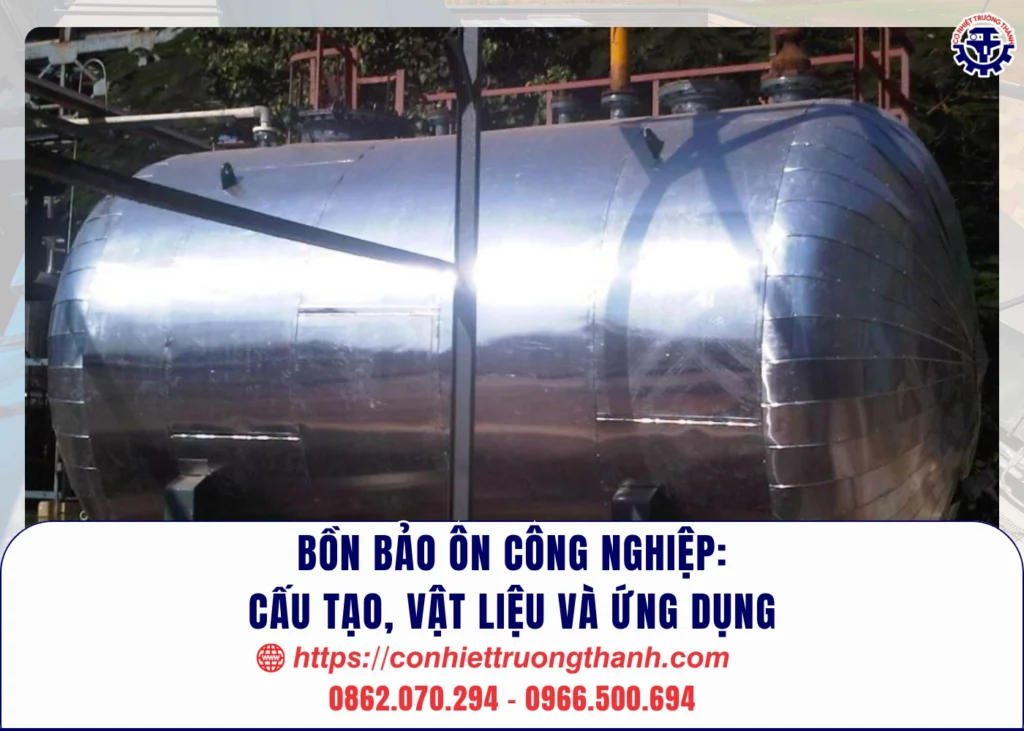

Bồn gia nhiệt hoặc làm mát
Bồn có thể sử dụng áo gia nhiệt, ống trao đổi nhiệt hoặc lớp bảo ôn để duy trì nhiệt độ của nguyên liệu trong quá trình sản xuất.
Bồn silo chứa bột và hạt
Silo thường có thân trụ và đáy côn để vật liệu chảy về cửa xả. Góc đáy, kích thước cửa xả và kết cấu chống bám dính phải phù hợp với đặc tính nguyên liệu.
4. Nên chọn bồn thép carbon hay bồn inox?
Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và chi phí chế tạo.
| Tiêu chí | Bồn thép carbon | Bồn inox |
|---|---|---|
| Chi phí | Thường thấp hơn | Thường cao hơn |
| Khả năng chống ăn mòn | Cần sơn hoặc phủ bảo vệ | Tốt hơn trong nhiều môi trường |
| Vệ sinh bề mặt | Phụ thuộc lớp phủ | Dễ làm sạch hơn |
| Ứng dụng | Nước kỹ thuật, dầu, vật liệu thông thường | Thực phẩm, hóa chất và môi trường cần vệ sinh |
| Bảo trì | Cần kiểm tra lớp sơn định kỳ | Cần kiểm tra mối hàn và bề mặt |
Không nên lựa chọn vật liệu chỉ dựa trên giá thành. Cần xem xét tính ăn mòn, nhiệt độ, yêu cầu vệ sinh và thời gian sử dụng dự kiến.
5. Hình dạng bồn ảnh hưởng thế nào đến khả năng sử dụng?
Bồn hình trụ có khả năng phân bố tải tương đối đều và thường được sử dụng cho chất lỏng. Bồn vuông hoặc chữ nhật tận dụng không gian tốt nhưng các mặt phẳng lớn dễ biến dạng nếu thiếu gân tăng cứng.
Đáy bồn cũng ảnh hưởng đến khả năng xả vật liệu:
➤ Đáy phẳng phù hợp với bồn đặt trực tiếp trên bệ.
➤ Đáy nghiêng hỗ trợ gom chất lỏng về cửa xả.
➤ Đáy côn phù hợp với bột, hạt và vật liệu rời.
➤ Đáy chỏm phù hợp với một số điều kiện chịu áp lực.
Sai lầm thường gặp: Chọn hình dạng bồn theo khoảng trống lắp đặt nhưng không đánh giá khả năng xả hết nguyên liệu, vệ sinh đáy và bố trí cửa người chui.
6. Độ dày thân bồn được xác định dựa trên yếu tố nào?
Độ dày không nên lựa chọn theo kinh nghiệm đơn thuần. Các yếu tố cần xem xét gồm:
➤ Dung tích và chiều cao của bồn.
➤ Khối lượng riêng của vật chất chứa.
➤ Áp suất và nhiệt độ vận hành.
➤ Vật liệu chế tạo.
➤ Mức độ ăn mòn dự kiến.
➤ Tải trọng của bộ khuấy và thiết bị gắn trên bồn.
➤ Điều kiện lắp đặt trong nhà hoặc ngoài trời.
➤ Hình dạng, khoảng cách và kích thước gân tăng cứng.
Bồn có chiều cao lớn phải chịu áp lực chất lỏng cao hơn tại phần đáy. Vì vậy, một số thiết kế có thể sử dụng chiều dày khác nhau giữa các đoạn thân.
7. Mối hàn có vai trò gì đối với độ kín của bồn?
Mối hàn liên kết các tấm thép thành thân, đáy và nắp bồn. Chất lượng mối hàn ảnh hưởng trực tiếp đến độ kín, độ bền và tuổi thọ thiết bị.
Các lỗi có thể gặp gồm:
➤ Mối hàn không liên tục.
➤ Rỗ khí hoặc lẫn tạp chất.
➤ Cháy cạnh hoặc thiếu ngấu.
➤ Biến dạng tấm sau khi hàn.
➤ Nứt tại vị trí chịu tải hoặc tập trung ứng suất.
➤ Bề mặt bên trong khó vệ sinh.
Sau gia công, bồn cần được kiểm tra mối hàn và thử kín theo yêu cầu kỹ thuật của sản phẩm.
8. Cửa nạp, cửa xả và cửa thăm cần bố trí thế nào?
Cửa nạp phải thuận tiện cho đường cấp nguyên liệu, trong khi cửa xả nên bố trí tại vị trí thấp để hạn chế lượng tồn dư.
Cửa thăm cần đủ không gian thao tác và không bị kết cấu khác che khuất.
➤ Cửa nạp phù hợp với lưu lượng cấp nguyên liệu.
➤ Cửa xả dễ tháo van và vệ sinh.
➤ Cửa thăm có nắp, gioăng và cơ cấu khóa chắc chắn.
➤ Các cổ ống được gia cường khi chịu tải trọng lớn.
➤ Thiết bị đo được bố trí tại vị trí dễ quan sát.
➤ Không tạo vùng tồn đọng quanh cửa xả.
9. Khung đỡ và chân bồn cần đáp ứng yêu cầu gì?
Khung đỡ phải chịu toàn bộ trọng lượng bồn, vật chất chứa và các thiết bị gắn kèm. Đối với bồn đặt ngoài trời, cần xem xét thêm tác động của gió và điều kiện nền móng.
Cần kiểm tra:
➤ Khả năng chịu lực của chân và dầm đỡ.
➤ Bản mã và bulông neo xuống nền.
➤ Giằng chống rung và xô lệch.
➤ Khoảng trống thao tác tại cửa xả.
➤ Khả năng tiếp cận để kiểm tra và sơn bảo trì.
➤ Sàn thao tác, thang leo và lan can khi cần.
10. Những lỗi thường gặp khi đặt gia công bồn công nghiệp
| Lỗi | Ảnh hưởng | Hướng xử lý |
|---|---|---|
| Không cung cấp tính chất vật chất chứa | Chọn sai vật liệu | Xác định môi trường vận hành trước khi thiết kế |
| Chọn dung tích chỉ theo nhu cầu trung bình | Bồn nhanh đầy hoặc thiếu dự phòng | Tính theo chu kỳ vận hành thực tế |
| Đáy bồn không phù hợp | Nguyên liệu tồn đọng | Chọn đáy theo đặc tính dòng chảy |
| Thiếu cửa thăm | Khó vệ sinh và kiểm tra | Bổ sung cửa tại vị trí tiếp cận được |
| Khung đỡ yếu | Rung, nghiêng hoặc biến dạng | Tính lại tải trọng bồn đầy |
| Không tính đến ăn mòn | Giảm nhanh chiều dày thân bồn | Đổi vật liệu hoặc bổ sung lớp bảo vệ |
11. Thông tin cần cung cấp khi đặt gia công bồn
➤ Loại vật chất cần chứa.
➤ Dung tích sử dụng và dung tích dự phòng.
➤ Nhiệt độ và áp suất vận hành.
➤ Vị trí lắp đặt trong nhà hay ngoài trời.
➤ Vật liệu hoặc yêu cầu chống ăn mòn.
➤ Kích thước giới hạn của khu vực lắp đặt.
➤ Vị trí cửa nạp, cửa xả và các cổ kết nối.
➤ Yêu cầu khuấy, gia nhiệt, làm mát hoặc bảo ôn.
➤ Yêu cầu thang, sàn thao tác và thiết bị đo.
➤ Điều kiện vận chuyển và đưa bồn vào nhà máy.
12. Câu hỏi thường gặp
Bồn công nghiệp có thể gia công theo kích thước nhà xưởng không?
Có. Kích thước có thể điều chỉnh theo không gian lắp đặt, nhưng vẫn phải bảo đảm dung tích, độ bền, khả năng vệ sinh và vận hành.
Bồn thép có thể dùng để chứa hóa chất không?
Phụ thuộc loại hóa chất và điều kiện sử dụng. Có trường hợp cần lớp lót chống ăn mòn hoặc phải chuyển sang vật liệu inox phù hợp hơn.
Có cần thử kín bồn sau khi gia công không?
Có. Phương pháp và phạm vi thử phải phù hợp với chức năng, áp suất thiết kế và yêu cầu kỹ thuật của từng loại bồn.
Kết luận: Bồn chứa công nghiệp được sử dụng để lưu trữ nước, dầu, hóa chất, nguyên liệu và nhiều loại vật chất trong nhà máy. Việc lựa chọn vật liệu, hình dạng, độ dày, cửa kết nối và khung đỡ phải dựa trên điều kiện vận hành thực tế. Gia công đúng ngay từ đầu giúp bồn bảo đảm độ kín, hạn chế ăn mòn và thuận lợi cho quá trình vận hành, vệ sinh và bảo trì.
