Khớp nối mềm ống gió là đoạn kết nối trung gian được bố trí giữa đường ống và các thiết bị có khả năng tạo rung hoặc chuyển động trong quá trình vận hành như quạt, AHU và một số thiết bị xử lý không khí. Thay vì liên kết toàn bộ bằng tôn cứng, một đoạn vật liệu mềm được bố trí giữa hai đầu kim loại để tạo khả năng biến dạng linh hoạt.

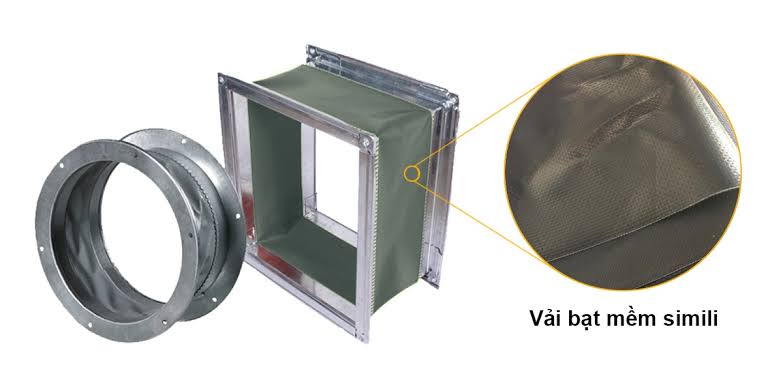

Cấu tạo khớp nối mềm thường gồm hai đầu liên kết bằng tôn hoặc mặt bích và phần vật liệu mềm nằm ở giữa. Tùy nhiệt độ, môi trường và vị trí sử dụng, phần mềm có thể được lựa chọn từ các loại vải kỹ thuật, vật liệu phủ hoặc vật liệu chuyên dụng phù hợp.
Đây là một phụ kiện có kích thước không lớn nhưng giữ vai trò riêng trong cấu trúc của hệ thống HVAC, đặc biệt tại vị trí kết nối giữa thiết bị cơ khí và mạng đường ống cố định.
1. Khớp nối mềm ống gió là gì?
Khớp nối mềm là đoạn nối có khả năng biến dạng nhất định, được lắp xen giữa hai cấu kiện của hệ thống thông gió.
Một cụm thường được sử dụng để kết nối:
➤ Quạt ly tâm với ống gió.
➤ Quạt hướng trục với đường ống.
➤ AHU với tuyến gió cấp hoặc hồi.
➤ Thiết bị xử lý không khí với hộp hoặc đoạn chuyển.
➤ Một số thiết bị cơ khí với hệ thống ống cố định.
Khác với ống gió mềm dùng để dẫn không khí trên một đoạn tuyến, khớp nối mềm thường rất ngắn và chủ yếu đóng vai trò liên kết giữa hai bộ phận.
Đặc trưng: Khớp nối mềm và ống gió mềm là hai sản phẩm khác nhau. Ống gió mềm có thể tạo thành một đoạn dẫn khí, còn khớp nối mềm thường chỉ là đoạn chuyển tiếp ngắn tại vị trí kết nối thiết bị.
2. Cấu tạo cơ bản của khớp nối mềm
Một khớp nối mềm thông dụng có thể gồm:
➤ Đầu kết nối phía thiết bị.
➤ Đầu kết nối phía đường ống.
➤ Dải vật liệu mềm ở giữa.
➤ Phần tôn giữ vật liệu mềm.
➤ Bích hoặc cổ kết nối.
➤ Các chi tiết liên kết cần thiết.
Phần tôn hai đầu giúp khớp nối tương thích với ống gió, trong khi phần giữa có khả năng co giãn hoặc biến dạng nhỏ theo chuyển động của thiết bị.
3. Vai trò của phần vật liệu mềm
Đây là bộ phận tạo nên đặc tính khác biệt của khớp nối.
Vật liệu mềm cho phép hai đầu liên kết có một mức dịch chuyển tương đối mà không tạo thành một kết cấu kim loại cứng liên tục.
Nhờ đó, khớp nối có thể:
➤ Tạo vùng liên kết linh hoạt giữa quạt và ống.
➤ Hỗ trợ hạn chế truyền rung cơ học trực tiếp.
➤ Bù một lượng sai lệch vị trí nhỏ theo cấu hình cho phép.
➤ Tách phần thiết bị chuyển động khỏi tuyến ống cố định.
➤ Hỗ trợ quá trình tháo lắp thiết bị.
Độ mềm, độ dày và cấu tạo vật liệu cần phù hợp với môi trường vận hành.
4. Khớp nối mềm cho quạt ly tâm
Quạt ly tâm thường có đầu hút hoặc đầu đẩy kết nối với hệ thống ống gió.
Tại đây, khớp nối mềm có thể được bố trí giữa:
➤ Miệng đẩy quạt và đoạn ống tiếp theo.
➤ Miệng hút quạt và đường ống hút.
➤ Quạt và đoạn chuyển tiết diện.
Đầu đẩy của quạt ly tâm có thể có dạng chữ nhật, vì vậy khớp nối thường được chế tạo theo đúng kích thước cửa quạt.
Hai đầu có thể sử dụng mặt bích tương ứng để liên kết với thiết bị và đường ống.
5. Khớp nối mềm cho quạt hướng trục
Quạt hướng trục thường có tiết diện tròn, do đó khớp nối mềm cũng có thể được chế tạo dạng tròn.
Cấu hình gồm:
➤ Đầu tròn phía quạt.
➤ Dải mềm dạng vòng.
➤ Đầu tròn phía ống gió.
➤ Bích tròn hoặc kiểu liên kết tương ứng.
Khớp nối có thể kết hợp với hệ ống Spiral hoặc đường ống tròn công nghiệp.
Đường kính được lựa chọn đồng bộ với cửa quạt và tuyến dẫn khí.
6. Khớp nối mềm dạng vuông và chữ nhật
Đây là dạng phổ biến trong hệ thống sử dụng ống gió vuông.
Khớp có thể được chế tạo theo:
➤ Hình vuông.
➤ Hình chữ nhật.
➤ Kích thước riêng theo cửa thiết bị.
Hai đầu thường là khung kim loại, còn vật liệu mềm được tạo thành một vòng kín quanh chu vi.
Cấu hình chữ nhật đặc biệt phù hợp với:
➤ Quạt ly tâm.
➤ AHU.
➤ Hộp lọc.
➤ Các thiết bị có cửa gió hình chữ nhật.
7. Vật liệu phần mềm của khớp nối
Phần mềm có thể sử dụng nhiều nhóm vật liệu khác nhau tùy điều kiện làm việc.
Có thể gặp:
➤ Vải kỹ thuật có lớp phủ.
➤ Vật liệu PVC phù hợp.
➤ Vải phủ cao su hoặc polymer.
➤ Vải silicone cho một số môi trường nhiệt độ phù hợp.
➤ Vật liệu chuyên dụng cho hệ thống công nghiệp.
Việc lựa chọn không nên chỉ dựa trên độ mềm mà còn cần xem xét:
➤ Nhiệt độ dòng khí.
➤ Độ ẩm.
➤ Thành phần khí.
➤ Yêu cầu về độ kín.
➤ Điều kiện của khu vực lắp đặt.
8. Phần tôn hai đầu của khớp nối
Ngoài vật liệu mềm, hai đầu kim loại là thành phần quan trọng để tích hợp khớp vào hệ thống.
Vật liệu có thể là:
➤ Tôn mạ kẽm.
➤ Inox 304.
➤ Inox 316L.
➤ Kim loại phù hợp với hệ thống hiện hữu.
Thông thường nên lựa chọn vật liệu đầu nối đồng bộ với đường ống.
Ví dụ, hệ ống gió tôn mạ kẽm có thể sử dụng khung tôn mạ kẽm; hệ thống inox có thể sử dụng đầu nối inox.
9. Các kiểu kết nối hai đầu
Tùy hình dạng đường ống, khớp nối mềm có thể sử dụng nhiều dạng liên kết.
Đối với ống vuông:
➤ Bích TDC.
➤ Bích TDF.
➤ Bích V.
➤ Khung bích chế tạo riêng theo thiết bị.
Đối với ống tròn:
➤ Bích tròn.
➤ Măng sông.
➤ Đầu kết nối định hình.
Kiểu đầu nối nên được xác định ngay khi lấy kích thước quạt hoặc thiết bị.
10. Khớp nối mềm và cao su chống rung khác nhau thế nào?
Hai bộ phận đều liên quan đến việc hạn chế truyền rung nhưng được bố trí ở những vị trí khác nhau.
| Bộ phận | Vị trí | Chức năng chính |
|---|---|---|
| Khớp nối mềm | Giữa thiết bị và đường ống | Tạo liên kết mềm trên đường dẫn khí |
| Cao su chống rung | Dưới chân thiết bị hoặc bệ máy | Cách ly rung giữa thiết bị và kết cấu đỡ |
| Lò xo chống rung | Dưới thiết bị hoặc hệ treo | Tạo hệ đỡ đàn hồi |
Trong một hệ thống, các giải pháp này có thể được sử dụng đồng thời vì chúng tác động tại những đường truyền rung khác nhau.
11. Khớp nối mềm và ống gió mềm khác nhau thế nào?
| Tiêu chí | Khớp nối mềm | Ống gió mềm |
|---|---|---|
| Chiều dài | Thường ngắn | Có thể tạo đoạn dẫn khí dài hơn |
| Cấu tạo | Dải mềm giữa hai đầu kết nối | Khung xoắn và lớp màng bao quanh |
| Ứng dụng chính | Nối thiết bị với đường ống | Nối tuyến ống với miệng gió hoặc đầu cuối |
| Hình dạng | Vuông, chữ nhật hoặc tròn | Chủ yếu dạng tròn |
| Khả năng uốn tuyến | Không dùng làm đường ống dài | Có khả năng uốn cong |
12. Vị trí lắp đặt khớp nối mềm trong hệ thống HVAC
Khớp mềm thường được bố trí gần thiết bị thay vì rải dọc theo đường ống.
Các vị trí phổ biến gồm:
➤ Đầu hút quạt.
➤ Đầu đẩy quạt.
➤ Đầu cấp của AHU.
➤ Đầu hồi của AHU.
➤ Các thiết bị có quạt tích hợp.
➤ Vị trí chuyển từ thiết bị cơ khí sang đường ống cố định.
Trong một số cụm quạt, có thể sử dụng khớp mềm ở cả hai phía để tách thiết bị khỏi mạng ống.
Đặc điểm bố trí: Khớp nối mềm thường được đặt gần nguồn rung và cần có hình dạng tương đối thẳng, không nên xem nó như một đoạn cút hoặc phụ kiện đổi hướng của tuyến.
13. Khớp nối mềm có thể kết hợp với đoạn chuyển không?
Có. Cửa quạt và tuyến ống không phải lúc nào cũng cùng kích thước.
Một cụm kết nối có thể gồm:
➤ Cửa quạt.
➤ Khớp nối mềm.
➤ Đoạn chuyển.
➤ Ống gió chính.
Hoặc tùy thiết kế, đoạn chuyển được bố trí tại vị trí phù hợp trước hoặc sau khớp mềm.
Đoạn chuyển đảm nhiệm thay đổi tiết diện, còn khớp mềm đảm nhiệm tạo vùng liên kết linh hoạt. Hai bộ phận có chức năng khác nhau và có thể phối hợp trong cùng một cụm.
14. Khớp nối mềm trong hệ thống nhiệt độ cao
Đối với dòng khí có nhiệt độ cao hơn điều kiện HVAC thông thường, vật liệu mềm cần được lựa chọn riêng.
Khi đó phải xem xét:
➤ Nhiệt độ vận hành liên tục.
➤ Nhiệt độ cực đại của hệ thống.
➤ Loại khí đi qua.
➤ Điều kiện môi trường bên ngoài.
➤ Khả năng chịu nhiệt của vật liệu.
➤ Yêu cầu kỹ thuật của toàn hệ thống.
Không phải mọi loại bạt nối mềm thông thường đều phù hợp cho môi trường nhiệt độ cao.
15. Ưu điểm của khớp nối mềm trong cấu trúc hệ thống
Khi được lựa chọn phù hợp, phụ kiện này mang lại nhiều lợi ích về bố trí:
➤ Tạo điểm chuyển tiếp linh hoạt giữa máy và ống.
➤ Hỗ trợ cách ly chuyển động cơ học.
➤ Phù hợp với cả hệ vuông và tròn.
➤ Có thể chế tạo theo kích thước cửa thiết bị.
➤ Kết hợp được với nhiều loại bích.
➤ Cấu tạo tương đối gọn.
➤ Có thể lựa chọn vật liệu theo môi trường.
Khớp mềm vì vậy thường được xem như một chi tiết tiêu chuẩn trong cụm kết nối quạt và nhiều thiết bị HVAC.
16. Những thông số cần xác định khi đặt gia công
Để khớp nối tương thích với thiết bị, cần cung cấp:
➤ Kích thước rộng × cao hoặc đường kính.
➤ Chiều dài tổng thể.
➤ Chiều rộng phần vật liệu mềm.
➤ Kiểu bích hai đầu.
➤ Vật liệu phần kim loại.
➤ Loại vật liệu mềm.
➤ Nhiệt độ dòng khí.
➤ Điều kiện môi trường.
➤ Vị trí đầu hút hay đầu đẩy.
➤ Kích thước cửa thiết bị thực tế.
17. Tiêu chí lựa chọn khớp nối mềm ống gió
Khi lựa chọn nên xem xét đồng thời:
➤ Loại thiết bị cần kết nối.
➤ Hình dạng cửa thiết bị.
➤ Kích thước đường ống.
➤ Áp suất của hệ thống.
➤ Nhiệt độ dòng khí.
➤ Thành phần môi trường bên trong.
➤ Mức độ chuyển động hoặc rung cần cách ly.
➤ Vật liệu đường ống.
➤ Kiểu bích.
➤ Không gian lắp đặt.
Việc lựa chọn vật liệu mềm cần ưu tiên tính tương thích với điều kiện làm việc thay vì chỉ dựa vào hình thức hoặc độ dày.
18. Câu hỏi thường gặp
Khớp nối mềm có phải là ống gió mềm không?
Không. Khớp nối mềm là một đoạn liên kết ngắn giữa thiết bị và đường ống, còn ống gió mềm là đường dẫn khí có thể uốn cong và thường được sử dụng tại các nhánh đầu cuối.
Quạt gió có thể dùng khớp mềm ở cả đầu hút và đầu đẩy không?
Có thể. Cấu hình thực tế phụ thuộc thiết kế của cụm quạt và cách kết nối với mạng đường ống ở hai phía.
Khớp nối mềm có thể chế tạo dạng tròn không?
Có. Ngoài dạng vuông và chữ nhật, khớp mềm dạng tròn được sử dụng với quạt hướng trục và các hệ thống ống gió tròn.
Khớp nối mềm có thể dùng với ống gió inox không?
Có. Phần kim loại của khớp có thể được chế tạo bằng inox phù hợp để đồng bộ với đường ống hoặc yêu cầu môi trường.
Có một loại vật liệu mềm dùng được cho mọi hệ thống không?
Không. Vật liệu cần được lựa chọn theo nhiệt độ, môi trường, đặc điểm dòng khí và yêu cầu kỹ thuật của từng hệ thống.
Kết luận: Khớp nối mềm ống gió là phụ kiện tạo vùng liên kết linh hoạt giữa quạt, AHU hoặc thiết bị cơ khí với mạng đường ống cố định. Sản phẩm có thể chế tạo dạng vuông, chữ nhật hoặc tròn, gồm hai đầu kim loại và phần vật liệu mềm ở giữa. Khi lựa chọn cần xem xét kích thước cửa thiết bị, kiểu bích, nhiệt độ, môi trường, vật liệu đường ống và đặc tính vận hành để khớp nối trở thành một phần đồng bộ của toàn hệ thống HVAC.
