Trong thiết kế và thi công hệ thống cơ điện (MEP), việc xây dựng hệ thống đường bệ đỡ để quản lý, bảo vệ các dải dây cáp điện trục chính, cáp tín hiệu điều khiển luôn là hạng mục tốn nhiều chi phí vật tư. Trên các bản vẽ shopdrawing, bạn sẽ thường xuyên bắt gặp ba khái niệm kỹ thuật: thang cáp (Cable Ladder), máng cáp (Cable Trunking) và khay cáp (Cable Tray). Tuy nhiên, rất nhiều kỹ sư mới vào nghề hoặc phòng thu mua thường nhầm lẫn giữa các cấu kiện này dẫn đến việc đặt hàng sai công năng hoặc lãng phí ngân sách. Bài viết này sẽ giúp bạn phân biệt thang cáp, máng cáp, khay cáp một cách trực quan và khoa học nhất.
1) Thang cáp (Cable Ladder) là gì? Cấu tạo hình học và ưu điểm thoát nhiệt
Thang cáp là hệ thống bệ đỡ cáp điện có kết cấu hình học trông giống như một chiếc thang dòng trục đứng hoặc ngang. Cấu tạo cơ khí của chúng bao gồm hai thanh thành dọc chịu lực hai bên, kết nối với nhau bằng các thanh ngang (gọi là tay thang hoặc rungs) được hàn định vị dập CNC định kỳ với khoảng cách từ 250mm đến 300mm. Ưu điểm cốt lõi của thang cáp là khả năng thông thoáng khí đạt mức 100%, giúp các dải dây cáp động lực công suất lớn (vốn tỏa nhiệt lượng rất cao khi chạy dòng tải lớn) thoát nhiệt tự nhiên cực tốt, đồng thời giúp kỹ thuật viên dễ dàng buộc cố định dây cáp bằng dây rút dòng tải nặng.

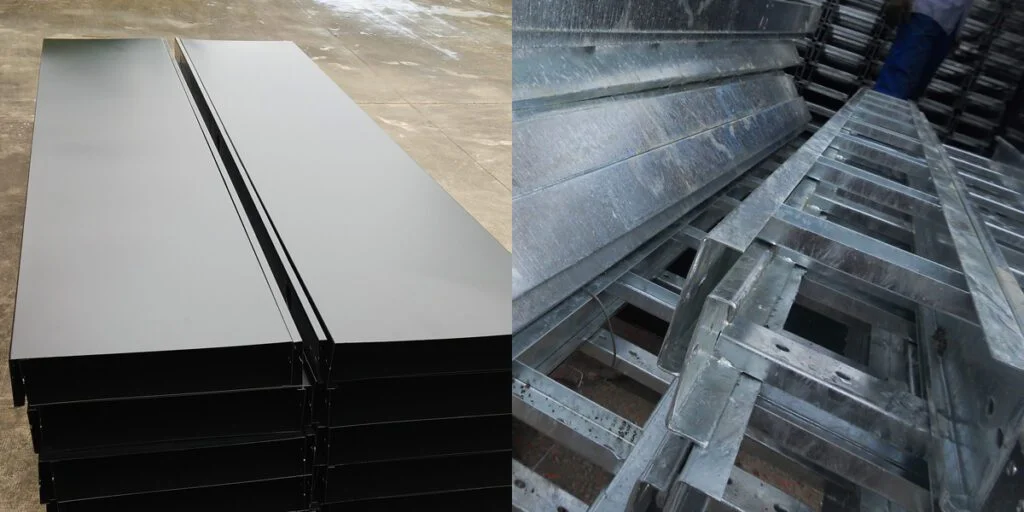

Phân biệt thang cáp, máng cáp, khay cáp trong cơ điện
2) Máng cáp (Cable Trunking) là gì? Kết cấu hộp kín bảo vệ tuyệt đối đường dây
Trái ngược với thang cáp, máng cáp (hay còn gọi là hộp máng cáp) là một kết cấu dải máng có đáy liền kín hoàn toàn, không hề có lỗ đục. Máng cáp thường đi kèm với hệ thống nắp đậy bít kín phía trên, tạo thành một hộp kỹ thuật khép kín bảo vệ đường dây. Nhờ kết cấu bít kín này, máng cáp có khả năng bảo vệ tuyệt đối các đường dây cáp điện nhỏ, cáp mạng dữ liệu hoặc cáp điều khiển trục HVAC khỏi các tác nhân gây hại cơ học bên ngoài như bụi bẩn công nghiệp, độ ẩm cao, tia bức xạ UV thời tiết hoặc sự cắn phá của các loại động vật gặm nhấm trong tòa nhà.
3) Khay cáp (Cable Tray) là gì? Sự kết hợp hoàn hảo giữa thông thoáng và chịu lực
Khay cáp có thể xem là một dòng sản phẩm lai, kết hợp hoàn hảo ưu điểm của cả thang cáp và máng cáp. Về hình dáng tổng thể, khay cáp là một dải máng có thành hai bên độc lập, nhưng phần đáy tôn lại được đột các dải lỗ hình oval hoặc hình chữ nhật đan xen với mật độ dày đặc. Các lỗ đục dập CNC này vừa có tác dụng giảm tải trọng tĩnh tự thân của khay tôn, giúp dòng khí lưu thông thoát nhiệt tốt cho dây cáp phía trong, vừa có vai trò làm lỗ thoát nước tự nhiên nếu hệ thống đi ngoài trời, đồng thời tạo ra dải điểm neo buộc dây cáp cực kỳ linh hoạt.
Phân biệt thang cáp, máng cáp, khay cáp trong cơ điện
4) Tiêu chí phân loại vị trí áp dụng thực tế của từng dòng sản phẩm
Việc lựa chọn sử dụng dòng sản phẩm nào phụ thuộc vào tính chất của loại dây cáp mà hệ thống gánh chịu. Thang cáp là lựa chọn bắt buộc cho các tuyến cáp động lực trung thế, hạ thế, có đường kính lõi lớn đi từ phòng tủ điện tổng MSB lên các tầng. Máng cáp kín lại được ưu tiên cho các khu vực tầng hầm, trục kỹ thuật thẳng đứng (trục riser) nơi có nhiều bụi bẩn và yêu cầu an toàn rò rỉ điện cao[cite: 107]. Khay cáp đục lỗ lại được ứng dụng rộng rãi tại các nhà máy công nghiệp, hệ thống phòng sạch hoặc dưới sàn kỹ thuật của trung tâm dữ liệu nhờ tính linh hoạt cao trong thi công đấu nối nhánh.
5) Các phụ kiện chuyển hướng co, cút, te dập cơ khí đồng bộ tấm không thể thiếu
Một hệ thống đường bệ đỡ cáp hoàn chỉnh không chỉ có các đoạn thẳng dài tiêu chuẩn (thường là 2.5 mét hoặc 3 mét một cây) mà còn đòi hỏi một dải hệ thống phụ kiện cơ khí đi kèm cực kỳ đa dạng. Đó là các co ngang 90 độ (L-khay), te chuyển hướng 3 ngả (T-máng), co lên, co xuống (chuyển cao độ trần) và các bộ nối thu hẹp tiết diện. Tại xưởng sản xuất Trường Thành, toàn bộ phụ kiện thang máng cáp đều được trải phẳng phôi trên máy cắt laser, chấn gấp bằng máy thủy lực độ chính xác cao giúp các điểm ghép nối ngoài hiện trường vừa khít góc, không có cạnh sắc lồi ra gây rách vỏ nhựa cách điện của dây cáp khi luồn kéo.
Liên hệ Trường Thành để nhận catalogue thông số kỹ thuật và báo giá gia công thang máng cáp, khay cáp mạ kẽm nhúng nóng với chiết khấu tốt nhất cho dự án!
